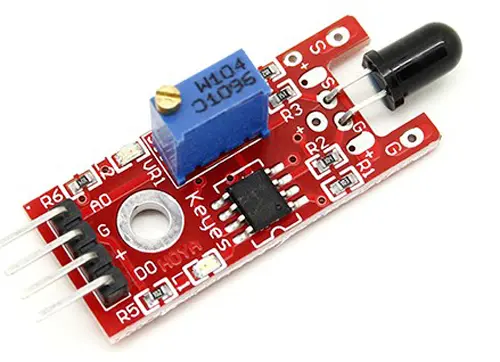

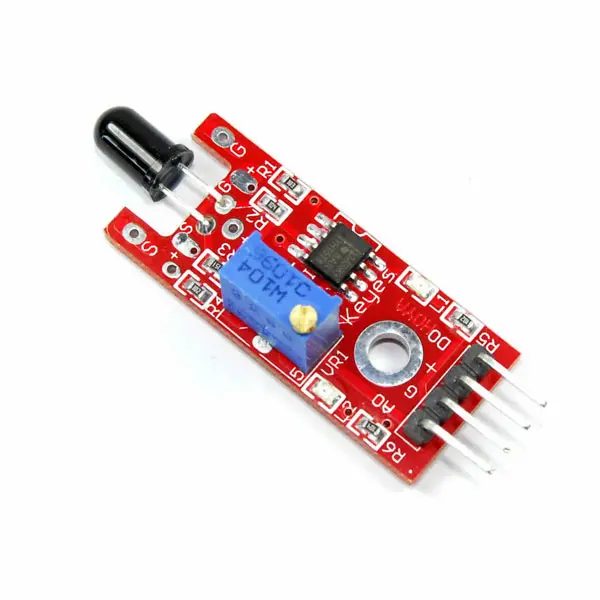

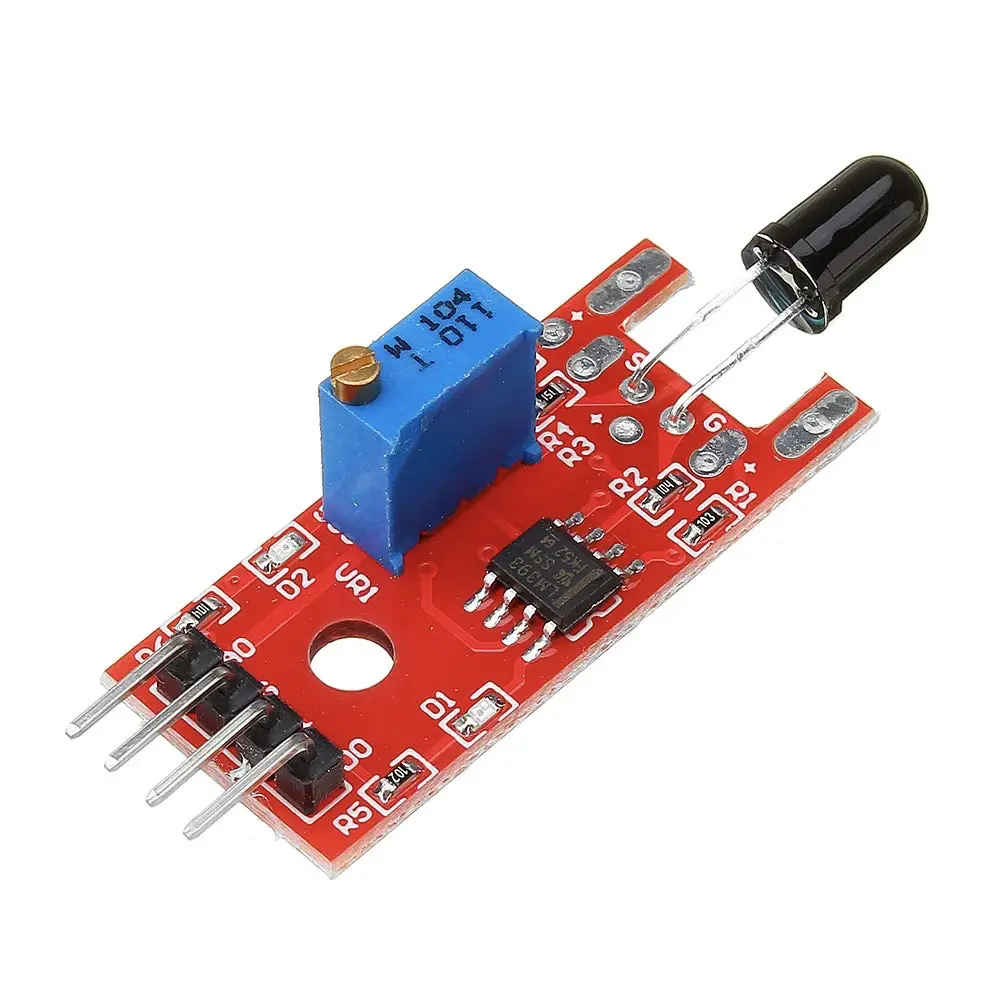

KY-026 Flame Sensor Module for Arduino & Raspberry Pi – 4-Pin Infrared Fire Detector with Analog & Digital Output(Red)

Product Description / পণ্যের বিবরণ

The KY-026 Flame Sensor Module is a high-sensitivity infrared-based detection board designed to identify fire or other light sources with wavelengths between 760nm and 1100nm. It utilizes a YG1006 infrared receiver and an LM393 dual comparator IC to provide both analog and digital outputs. This module is widely used in fire alarms, safety robots, and industrial monitoring systems due to its ability to detect the infrared light emitted by flames from up to 60 degrees.

KY-026 ফ্লেম সেন্সর মডিউল একটি উচ্চ সংবেদনশীল ইনফ্রারেড ভিত্তিক ডিটেকশন বোর্ড, যা ৭৬০ ন্যানোমিটার থেকে ১১০০ ন্যানোমিটার তরঙ্গদৈর্ঘ্যের আগুন বা আলোর উৎস শনাক্ত করতে পারে। এটি একটি YG1006 ইনফ্রারেড রিসিভার এবং LM393 ডুয়াল কম্পারেটর আইসি ব্যবহার করে অ্যানালগ এবং ডিজিটাল উভয় ধরনের আউটপুট প্রদান করে। ফায়ার অ্যালার্ম, সেফটি রোবট এবং ইন্ডাস্ট্রিয়াল মনিটরিং সিস্টেমে এটি ব্যাপকভাবে ব্যবহৃত হয়, কারণ এটি ৬০ ডিগ্রি কোণ পর্যন্ত আগুনের ইনফ্রারেড রশ্মি শনাক্ত করতে সক্ষম।

Technical Specifications / প্রযুক্তিগত বৈশিষ্ট্য

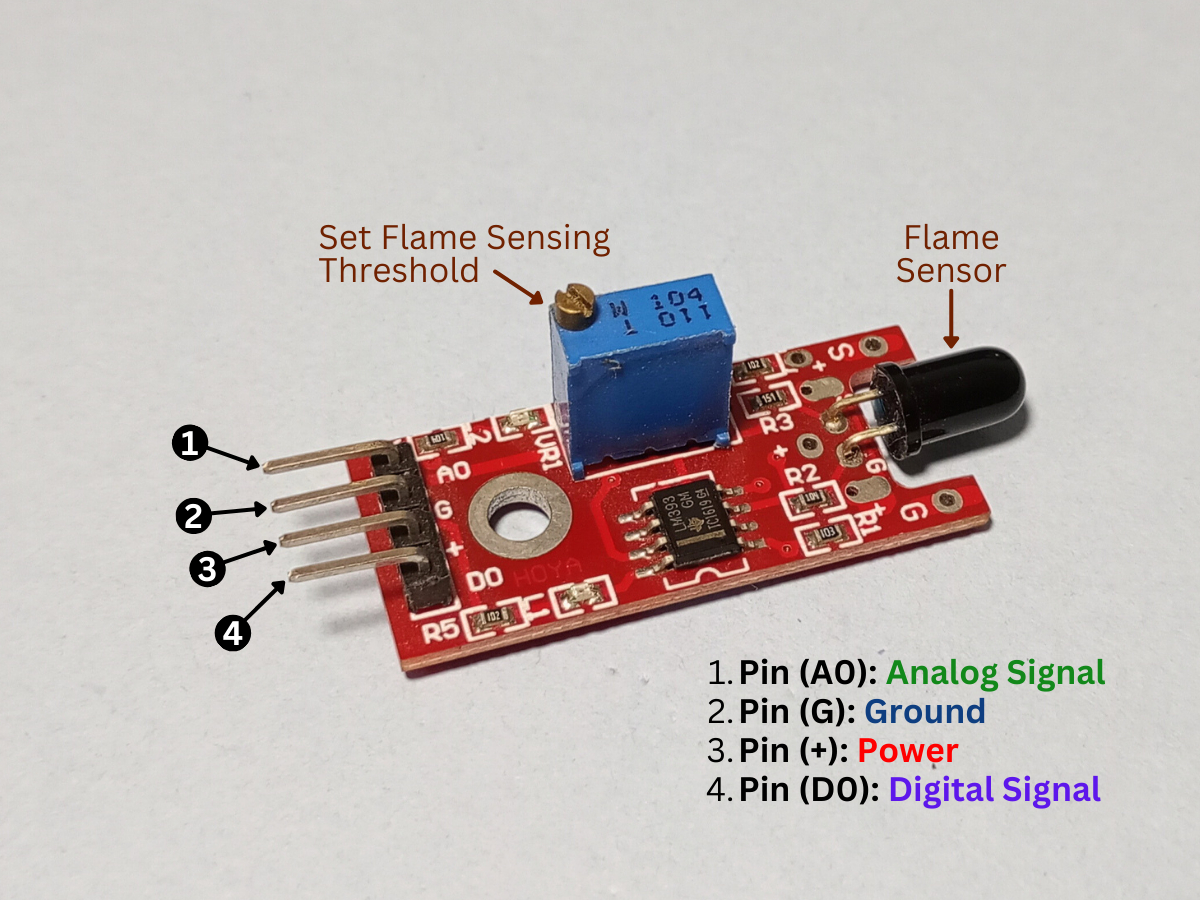

Pin Configuration / পিন বিন্যাস

1. A0 (Analog Output): Real-time voltage signal of the sensor detection. (সেন্সরের রিয়েল-টাইম ভোল্টেজ সিগন্যাল।)
2. G (Ground): Connect to system ground. (সিস্টেম গ্রাউন্ডের সাথে যুক্ত হবে।)
3. + (VCC): Connect to 3.3V or 5V power supply. (৩.৩ভি বা ৫ভি পাওয়ার সাপ্লাইয়ের সাথে যুক্ত হবে।)
4. D0 (Digital Output): High/Low signal based on the threshold set by the potentiometer. (পটেনশিওমিটার দ্বারা সেট করা থ্রেশহোল্ড অনুযায়ী হাই/লো সিগন্যাল।)

Frequently Asked Questions (FAQ) / সাধারণ জিজ্ঞাসাবলি

1. How do I adjust the sensitivity? / আমি কীভাবে এর সংবেদনশীলতা সামঞ্জস্য করব?

• EN: You can rotate the onboard blue potentiometer. Turning it clockwise or counterclockwise changes the threshold at which the digital pin (D0) triggers.
• BN: বোর্ডে থাকা নীল রঙের পটেনশিওমিটারটি ঘুরিয়ে আপনি এর সংবেদনশীলতা কমাতে বা বাড়াতে পারেন, যা ডিজিটাল পিন (D0) কখন ট্রিগার করবে তা নির্ধারণ করে।

2. Can this sensor detect fire through glass? / এই সেন্সর কি কাঁচের ভেতর দিয়ে আগুন শনাক্ত করতে পারে?

• EN: Yes, it can, as long as the infrared wavelength (760nm–1100nm) passes through the glass. However, standard glass may slightly reduce the detection range.
• BN: হ্যাঁ, পারে, যদি আগুনের ইনফ্রারেড রশ্মি কাঁচ ভেদ করে আসতে পারে। তবে সাধারণ কাঁচ শনাক্তকরণের দূরত্ব কিছুটা কমিয়ে দিতে পারে।

3. What is the difference between A0 and D0 pins? / A0 এবং D0 পিনের মধ্যে পার্থক্য কী?

• EN: A0 gives a varying voltage representing the intensity of the flame. D0 gives a simple High (1) or Low (0) signal when a flame is detected.
• BN: A0 পিন আগুনের তীব্রতা অনুযায়ী পরিবর্তনশীল ভোল্টেজ দেয়। D0 পিন আগুন শনাক্ত হলে সরাসরি হাই (১) বা লো (০) সিগন্যাল দেয়।

4. Why is the LED on the module always on? / মডিউলের এলইডি সব সময় জ্বলে থাকে কেন?

• EN: One LED is for power (always on). The other LED indicates a detected flame. If both are always on, you may need to adjust the potentiometer to recalibrate.
• BN: একটি এলইডি পাওয়ারের জন্য (সব সময় জ্বলে)। অন্যটি আগুন শনাক্ত করলে জ্বলে। যদি দুটিই সব সময় জ্বলে থাকে, তবে পটেনশিওমিটার ঘুরিয়ে সেটি ঠিক করে নিতে হবে।
